三倍頻發生器工作原理及試驗接線圖
三倍頻發生器工作原理： 一個三相五柱變壓器或由三個單相變壓器組成，其一次側接成星形，二次側接成開口三角形，三芯五柱結構，將鐵芯工作磁通密度選擇在飽和磁密以上，使開口接成三角形的次級繞組中的基波電勢（正序向量）的向量和為零，在合適的磁路飽合狀態下工作時，變壓器二次側開口三角輸出電壓頻率為150Hz的電源裝置（包括濾波、無功補償單元、調壓單元、控制保護單元）。

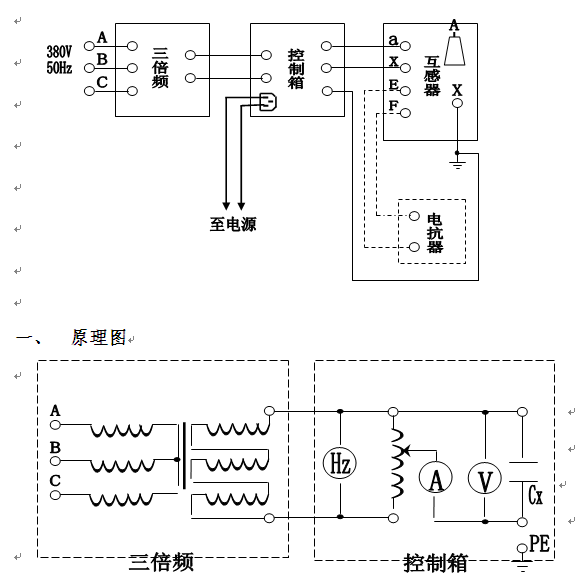

三倍頻發生器試驗接線圖：
三倍頻發生器試驗接線圖：
信息整理：揚州拓普電氣科技有限公司 信息來源：m.ewkbg.com
