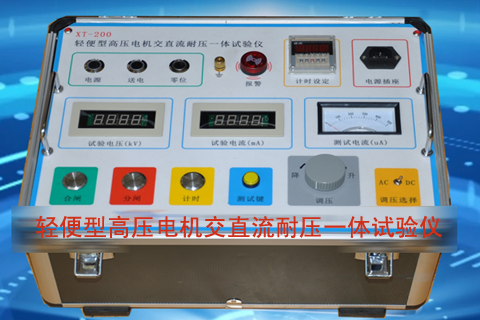

輕便型發電機工頻耐壓試驗器_TP_XT100_功能指標
輕便型發電機工頻耐壓試驗器采用并聯補償方法，只使用一個電抗器，就可以在工頻的狀態下，進行發電機的交流耐壓試驗，使原來重達幾百公斤，甚至重達幾噸的發電機工頻交流耐壓試驗設備簡化為僅僅120公斤，極大的減輕了現場的工作強度輕便型發電機交（直）流耐壓試驗儀巧妙了采用了電工原理中電感電流對電容電流的補償原理，在保證工頻頻率不變、波形不變的基礎上，大大減輕了試驗設備元件數量和試驗儀器重量，使試驗設備總重量從過去的幾百公斤甚至幾噸，減輕為現在的120公斤。該輕便型發電機交（直）流耐壓試驗儀通過現場試驗，真正實現了輕便，高效的效果。代替了過去笨重、煩瑣的試驗設備，極大的減輕了現場的工作強度。而且儀器帶有直流耐壓試驗功能，在現場條件允許的情況下，可以進行發電機的直流耐壓試驗，給發電廠電氣試驗人員和試驗工作帶來很大方便。
信息整理：揚州拓普電氣科技有限公司
主要技術指標
|
額定輸出電壓： 0～50kV；
大輸出電流： 3A/50kV；
額定容量： 150kVA
輸出頻率： 50Hz
試驗頻率： 50Hz±5（工頻范圍）；
諧振電壓波形： 弦波，波形畸變率＜1.0%
品質因數： 30～80
工作制： 滿功率輸出下，一次連續工作時間15min
|
環境溫度和相對濕度：
-10℃～+40℃；＜90%，無凝露狀況
工作電源：電源電壓：AC220V±10%
電源頻率：（50±1）Hz
工作方式：手動升壓、零位自鎖
顯示方式：指針和數顯兩種
自動保護：過流自動保護、定時聲光報警
定時范圍：0～99.9 s（M H） 精度：0.5%
|
符合《GB50150－91電氣裝置安裝工程電氣設備交接試驗標準》 、《DL/T096－1996電力設備預防性試驗規程》、《DL/T848.2-2004高壓試驗裝置通用技術條件-工頻高壓試驗裝置》的要求
與其他耐壓試驗方法比較
|
儀器名稱
|
工頻交流
試驗變壓器
|
變頻串聯諧振試驗裝置
|
輕便型發電機工頻
交流耐壓試驗器
|
|
方法原理
|
傳統電磁
感應方法
|
串聯諧振技術
|
并聯補償技術
|
|
重量體積
|
3~5噸
|
200~400Kg
|
120Kg
|
|
優缺點比較
|
大電流、高電壓，試驗時要采用大電源，設備笨重、價格高、操作不方便
|
調諧過程不方便，試驗升壓過程不夠平穩；調諧升壓的過程中容易使電壓突然升高燒毀設備，不能保證試驗頻率為工頻；其次是不能進行直流耐壓試驗
|
功能一體化，操作簡便，體積小，重量輕，保證試驗頻率在工頻下，實驗過程對設備安全，現場條件允許時，且能夠進行直流耐壓試驗
|
信息整理：揚州拓普電氣科技有限公司
