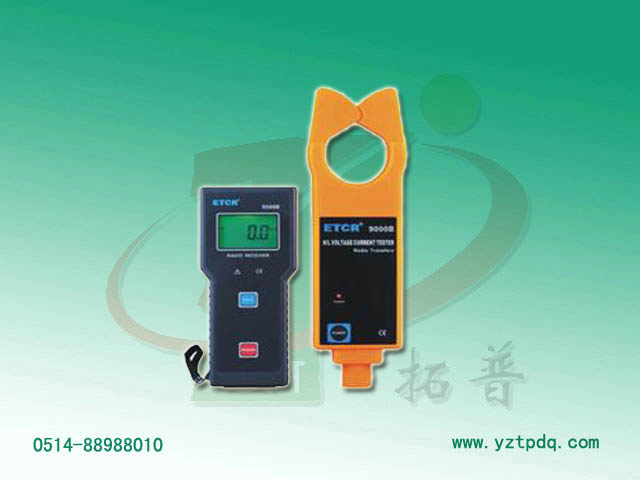

- 無線高低壓鉗形電流表
){kind=small}
名稱：無線高低壓鉗形電流表
型 號：ETCR9000B
ETCR9000B系列無線高低壓鉗形電流表突破傳統結構，專為測量高壓電流而精心設計制造的，采用CT技術及掩膜數字集成技術，由專用鉗形電流表配高壓絕緣桿組成，其B型——無線傳送測試數據，配備無線接收器，能直線30米內接收被測數據。若不使用絕緣桿，還可以當作高精度低壓鉗形電流表、漏電流表使用，能準確測出0.1mA的電流或漏電流。
詳細介紹
產品簡介
ETCR9000系列高低壓鉗形電流表突破傳統結構，專為測量高壓電流而精心設計制造的，采用CT技術及掩膜數字集成技術，由專用鉗形電流表配高壓絕緣桿組成，其B型——無線傳送測試數據，配備無線接收器，能直線30米內接收被測數據。若不使用絕緣桿，還可以當作高精度低壓鉗形電流表、漏電流表使用，能準確測出0.1mA的電流或漏電流。
ETCR9000系列高低壓鉗形電流表鉗頭與引導區創新的一體化設計，確保了常年無間斷測試的高精度、高可靠性、高穩定性。
ETCR9000系列高低壓鉗形電流表連接絕緣桿，可用于35KV以下的高壓線路電流測量，在線電流測量，還具有峰值保持、數據保持、數據存儲、無線傳輸?shù)裙δ埽鋵Ｓ勉Q形電流表通過按壓或退拔絕緣桿能方便鉗夾或撤離被測導線，省時快捷，廣泛應用于變電站﹑發電廠﹑工礦企業以及檢測站﹑電工維修部門進行電流檢測和野外電工作業等。也可以取代高低壓變比測試儀，即分別測出一次回路與二次回路的高低壓電流，再計算就能得出高低壓的變比。絕緣桿輕便，具有防潮﹑耐高溫﹑抗沖擊﹑抗彎﹑高絕緣、可伸縮等特點。
技術規格
|
功 能
|
高壓交流電流測量，低壓交流電流、漏電流測量，在線交流電流監測
|
|
電 源
|
DC6V 堿性干電池（1.5V AAA×4）
|
|
測試方式
|
鉗形CT，積分方式
|
|
傳輸方式
|
B型：無線傳送，直線傳輸最大距離約30m
|
|
顯示模式
|
4位LCD顯示，背光功能，適合昏暗場所
|
|
LCD尺寸
|
47mm×28.5mm
|
|
儀表尺寸
|
寬高厚：76mm×255mm×31mm
|
|
鉗口尺寸
|
φ48mm
|
|
采樣速率
|
約2次/秒
|
|
測量范圍
|
0.1mA～1000A（50/60Hz自動）
|
|
分 辨 率
|
0.1mA
|
|
換 檔
|
0.1mA～1000A全自動換檔
|
|
測試精度
（23℃±5℃，80%RH以下）
|
0.1mA～299mA: ±1%±3dgt
|
|
0.30A～49.9A: ±1.5%±5dgt
|
|
|
50.0A～199.9A: ±2%±5dgt
|
|
|
200A～600A: ±3%±5dgt
|
|
|
601A～1000A: ±4%±5dgt
|
|
|
數據存儲
|
99組，存儲過程中“MEM”符號指示， “FULL”符號閃爍顯示表示存儲已滿
|
|
PEAK保持
|
自動保持高處的測試值，通常測試模式下按PEAK鍵， PEAK燈亮，即開啟PEAK保持功能，再按PEAK鍵取消此功能
|
|
線路電壓
|
23KV以下線路測試（帶絕緣桿操作）
|
|
數據保持
|
通常測試模式下按HOLD鍵保持?jǐn)?shù)據，“HOLD”符號顯示，再按HOLD鍵取消
|
|
數據查閱
|
“MR”符號指示，能上下翻閱所存數據
|
|
溢出顯示
|
超量程溢出功能：“OL A”符號顯示
|
|
無信號指示
|
當接收器沒有收到發射信號時動態顯示“no- -”符號
|
|
自動關機
|
開機約15分鐘后，儀表自動關機，以降低電池消耗
|
|
電池電壓
|
當電池電壓低于4.8V時，電池電壓低符號顯示，提醒更換電池
|
|
儀表質量
|
檢測儀：約335g（含電池），儀表總質量：約2.5Kg（含絕緣桿和電池）
|
|
工作溫濕度
|
-10℃～40℃； 80%Rh以下
|
|
存放溫濕度
|
-10℃～60℃； 70%Rh以下
|
|
絕緣桿尺寸
|
φ32mm，1m/節（5節）
|
|
絕緣強度
|
AC 40kV/rms (絕緣桿與鉗芯之間)
|
|
結 構
|
防滴漏Ⅱ型
|
