- 太陽能光伏接線盒測試儀
){kind=small}
產品簡介

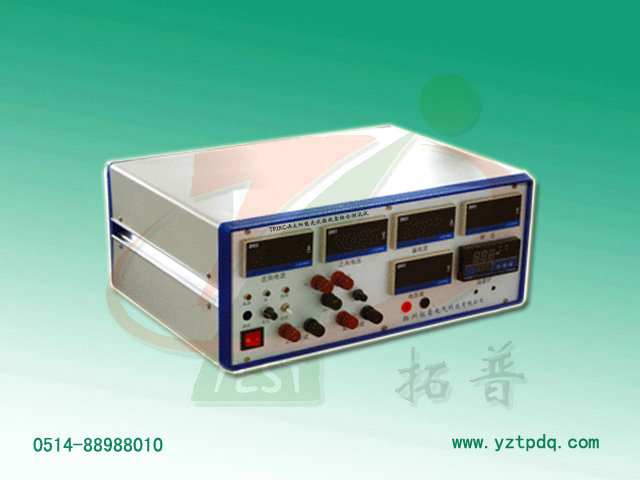

TPJXC-A 太陽能光伏接線盒測試儀數值采用數字顯示，分項顯示結果清晰明了，并帶有故障報警的功能。儀器還具有測試速度快，測量時無需用戶反復拔插接線端子倒線，一次性快速準確地檢測光伏接線盒所有電氣性能參數，提高用戶的工作效率。
TPJXC-A 太陽能光伏接線盒測試儀是針對光伏組件及其配套接線盒的電氣特性測試而研制的專用測試儀器，儀器具備接線盒在光伏組件實際工作狀態中的壓降、漏電流、溫漂以及導通直流電阻，正反向電壓、電流等參數測試，同時，對接線盒中使用的硅整流二極管或肖特基二極管都有相應的測試條件調節及檢測范圍。
TPJXC-A 太陽能光伏接線盒測試儀能滿足20—400W接線盒（6個二極管至一個二極管）測試所需的要求，儀器可以廣泛應用于接線盒生產廠家和光伏組件生產廠家對接線盒電氣性能參數測試，以提高接線盒產品的性能及質量。
功能特點
1、二極管的伏安特性，即導通壓降值；
2、二極管反向漏電流；
3、通流溫升試驗，檢測常溫下和高溫下二極管的溫漂值；
4、導通直流電阻測試，可以通過測試導線的電阻值判斷接線盒引線是否短芯、是否鉚壓可靠等；
5、可以設置漏電流和導通壓降閾值（極限值），超限報警提示；
技術指標
1、接線盒工作狀態設定：5A 10A 15A
2、接線盒電壓測量范圍：0—20V （精度0.1﹪）
3、接線盒漏電流測量范圍：0—200ma (加載50V 精度0.1﹪)
4、接線盒工作時實際溫度測量范圍：常溫—200℃（在常溫至170℃時，也可以測得各二極管的各項參數）。
5、具備二極管短路，開路或接反，超電壓報警顯示，接線盒產品合格聲光顯示。
6、本機測試端對接線盒連接器為NC通用，如有特殊要求另訂。
7、工作電源：AC 220V 功率：200W。
8、外型尺寸：470×190×365
友情提醒：購置儀器要選直接生產商的產品，產品質量及售后服務有保證！
